Module de mesure ECG AD8232

Le module de mesure ECG AD8232 est un capteur de signaux biomédicaux qui permet de mesurer l’activité électrique du cœur (électrocardiogramme) avec un microcontrôleur. Construit autour de la puce AD8232 d’Analog Devices, il filtre, amplifie et conditionne un signal très faible en une sortie analogique propre, directement exploitable sur une entrée analogique d’Arduino. Un support parfait pour aborder l’électronique du vivant, le traitement du signal et la santé connectée en classe.

Puce AD8232Sortie analogiqueArduino / 3,3 VMesure 1 dérivationÉlectrodes incluses

Pourquoi choisir le module ECG AD8232 ?

Un capteur ECG pensé pour Arduino

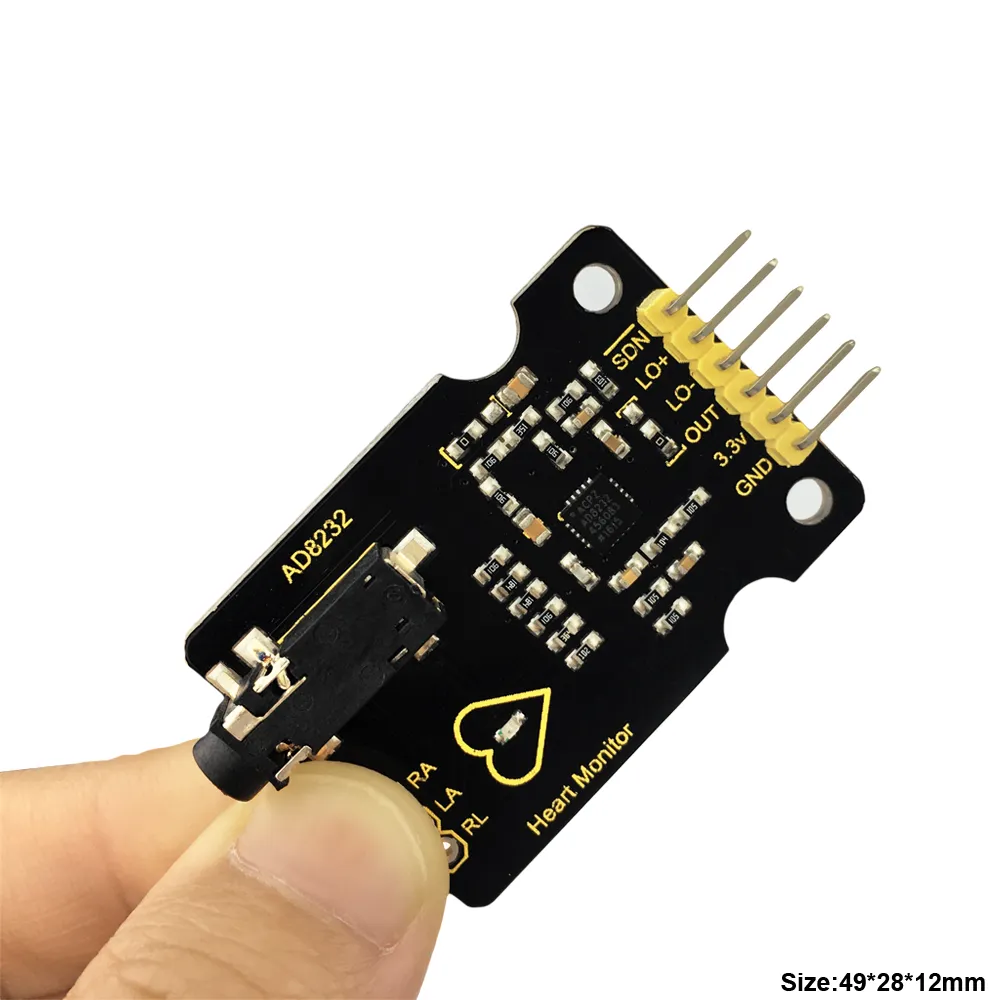

Le module AD8232 expose des broches clairement sérigraphiées — SDN, LO+, LO-, OUT, 3.3V et GND — ainsi que trois entrées d’électrodes RA, LA et RL (bras droit, bras gauche, jambe droite de référence). Alimenté en 3,3 V, il s’intègre aussi bien avec une carte Arduino qu’avec d’autres microcontrôleurs éducatifs.

Électrodes et câble de mesure

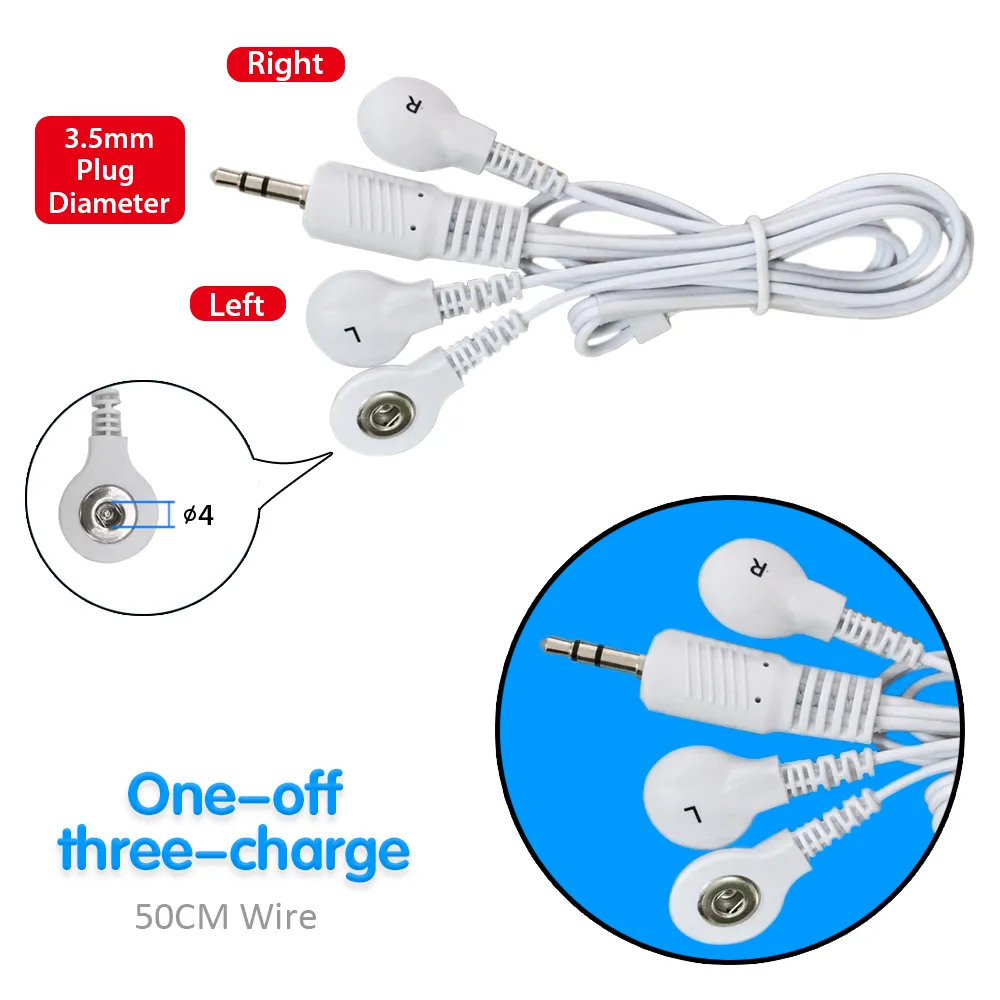

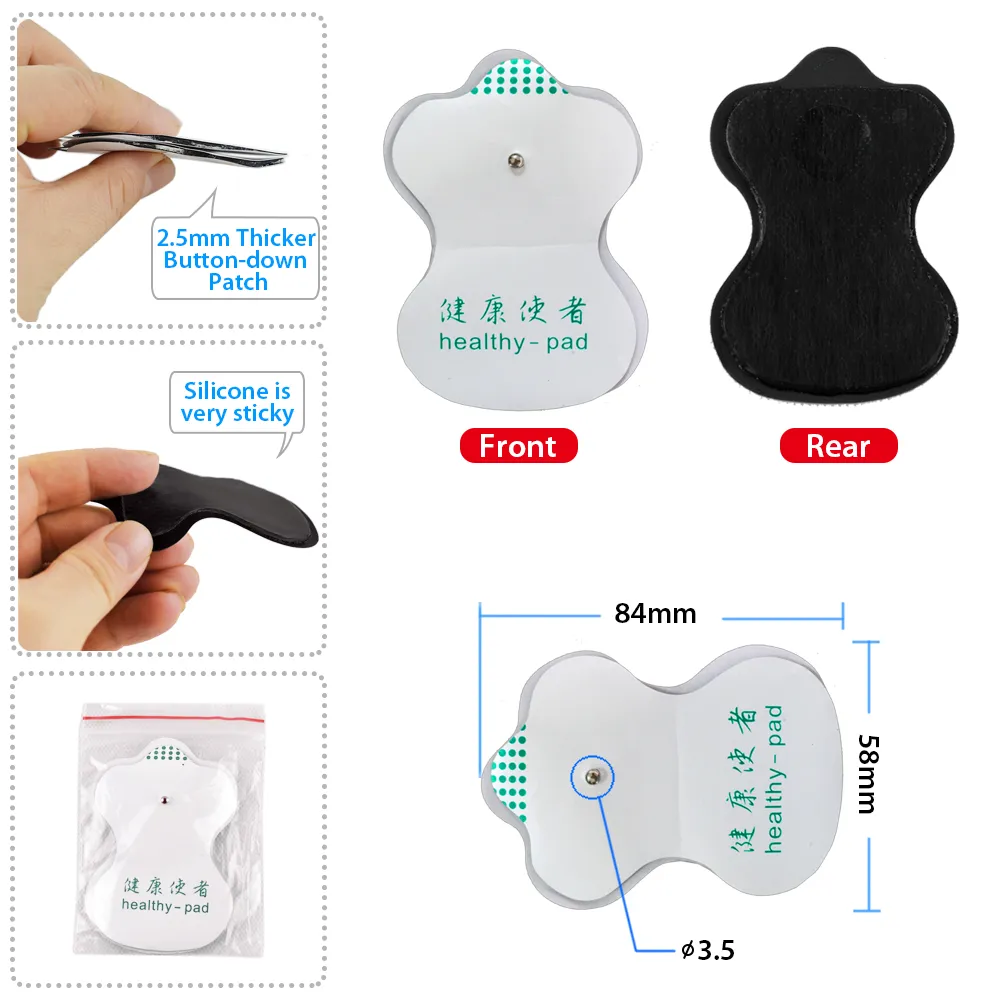

Le câble se termine par un jack 3,5 mm et trois connecteurs à boutons-pression repérés R (droit) et L (gauche). Il se clipse sur les électrodes adhésives en silicone de 84 x 58 mm, réutilisables et faciles à positionner sur la peau.

Idées de projets en classe

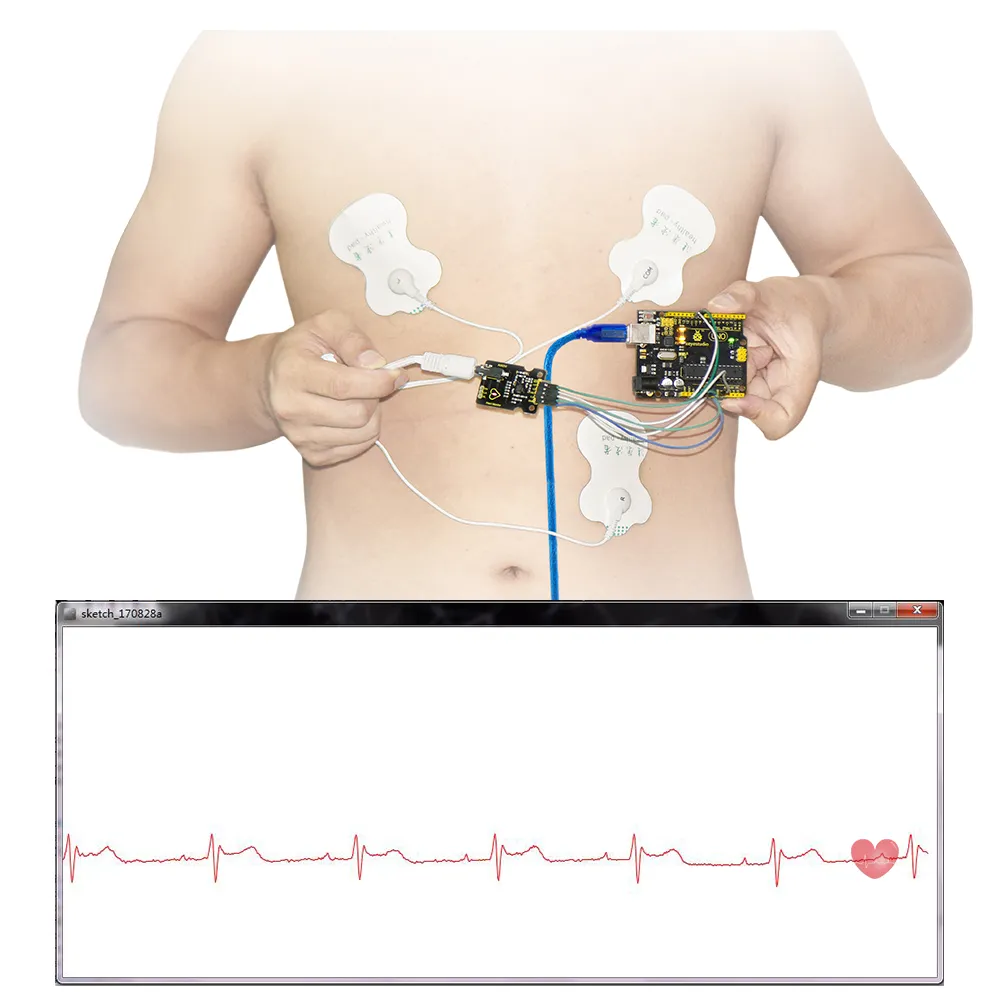

• Afficher un électrocardiogramme en temps réel sur le moniteur série ou le traceur d’Arduino.
• Calculer la fréquence cardiaque (battements par minute) à partir du signal.
• Déclencher une alerte lorsqu’une électrode se détache grâce aux broches LO+ / LO-.
• Comparer le rythme au repos et après un effort pour aborder la physiologie.
• Initier au filtrage du signal et à la notion de bruit électrique.

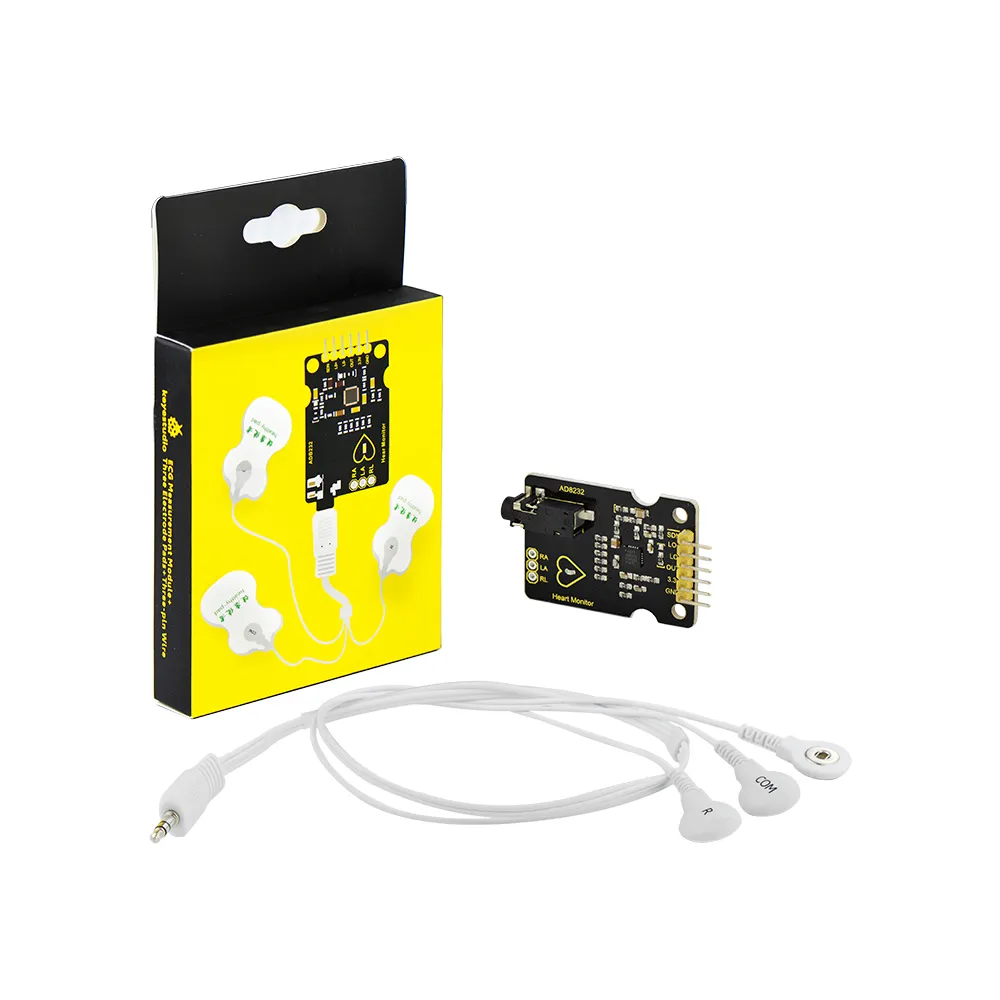

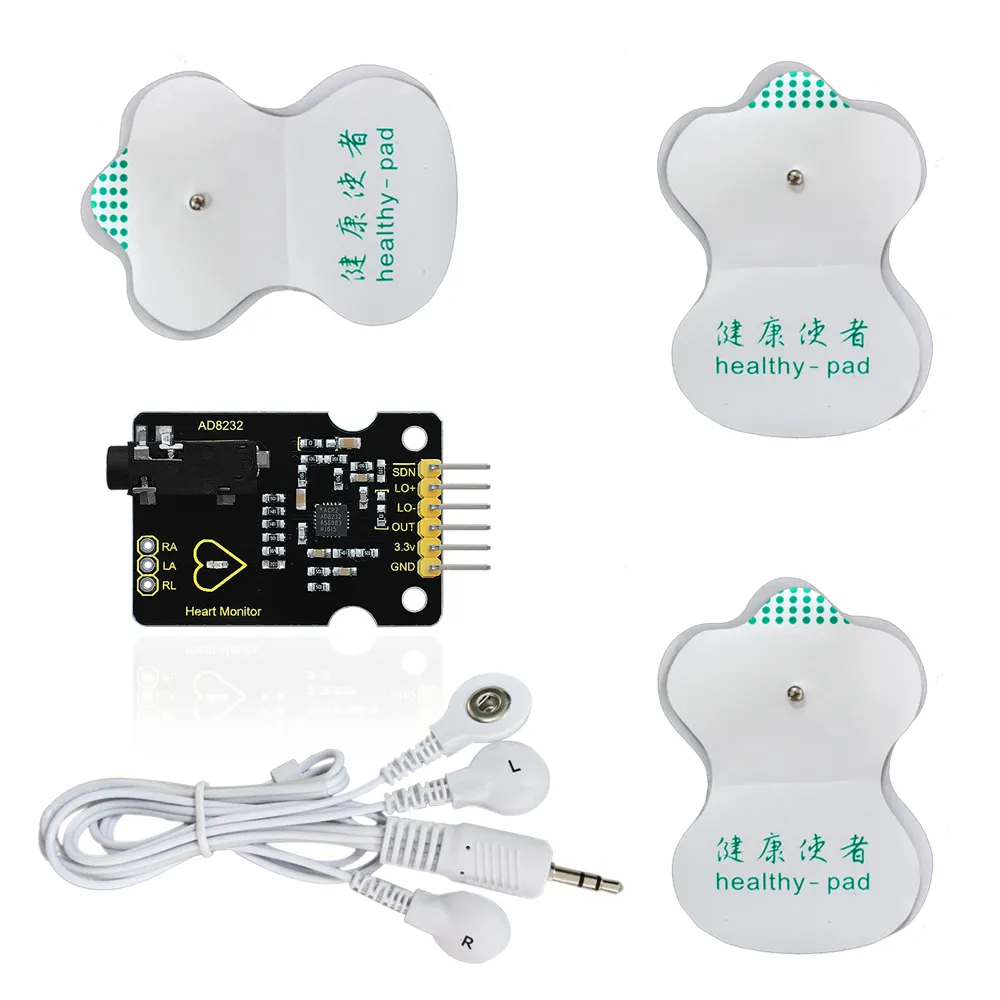

Contenu de la boîte

• 1 module de mesure ECG AD8232
• 1 câble à trois électrodes, jack 3,5 mm (50 cm)
• 3 électrodes adhésives en silicone réutilisables

Caractéristiques techniques

Référence	RA-KS-180
Circuit principal	AD8232 (Analog Devices)
Type de mesure	ECG une dérivation, sortie analogique
Alimentation	3,3 V
Broches	SDN, LO+, LO-, OUT, 3.3V, GND + entrées RA / LA / RL
Connectique électrodes	Jack 3,5 mm, câble 50 cm, 3 boutons-pression
Dimensions du module	49 x 28 x 12 mm
Public visé	Collège, lycée, enseignement supérieur, clubs scientifiques

Questions fréquentes

Le module ECG AD8232 est-il compatible avec Arduino ?

Oui, le module ECG AD8232 est conçu pour Arduino et les microcontrôleurs éducatifs. Sa sortie analogique se relie à une broche analogique (A0, par exemple) et il s’alimente en 3,3 V. Les broches LO+ et LO- peuvent être lues sur des entrées numériques pour détecter le décrochage d’une électrode.

Faut-il savoir coder pour l’utiliser ?

Quelques notions d’Arduino suffisent pour débuter : lire une entrée analogique et afficher la valeur sur le moniteur série. De nombreux exemples existent pour tracer l’électrocardiogramme, ce qui en fait un bon projet d’initiation au traitement du signal.

Les électrodes sont-elles fournies et réutilisables ?

Oui, trois électrodes adhésives en silicone et le câble jack 3,5 mm sont inclus. Les électrodes en silicone sont réutilisables ; leur pouvoir collant diminue avec l’usage et elles peuvent être remplacées au besoin.

À quel niveau scolaire s’adresse ce capteur ?

Ce capteur ECG convient au collège, au lycée et à l’enseignement supérieur, ainsi qu’aux clubs scientifiques. Il permet d’aborder la biologie, la physique du signal et la programmation autour d’un même projet concret.

Ce module est-il un dispositif médical ?

Non. Le module ECG AD8232 est un capteur destiné à l’apprentissage et à l’expérimentation. Il ne s’agit pas d’un dispositif médical et il ne doit pas être utilisé à des fins de diagnostic ou de surveillance de la santé.
