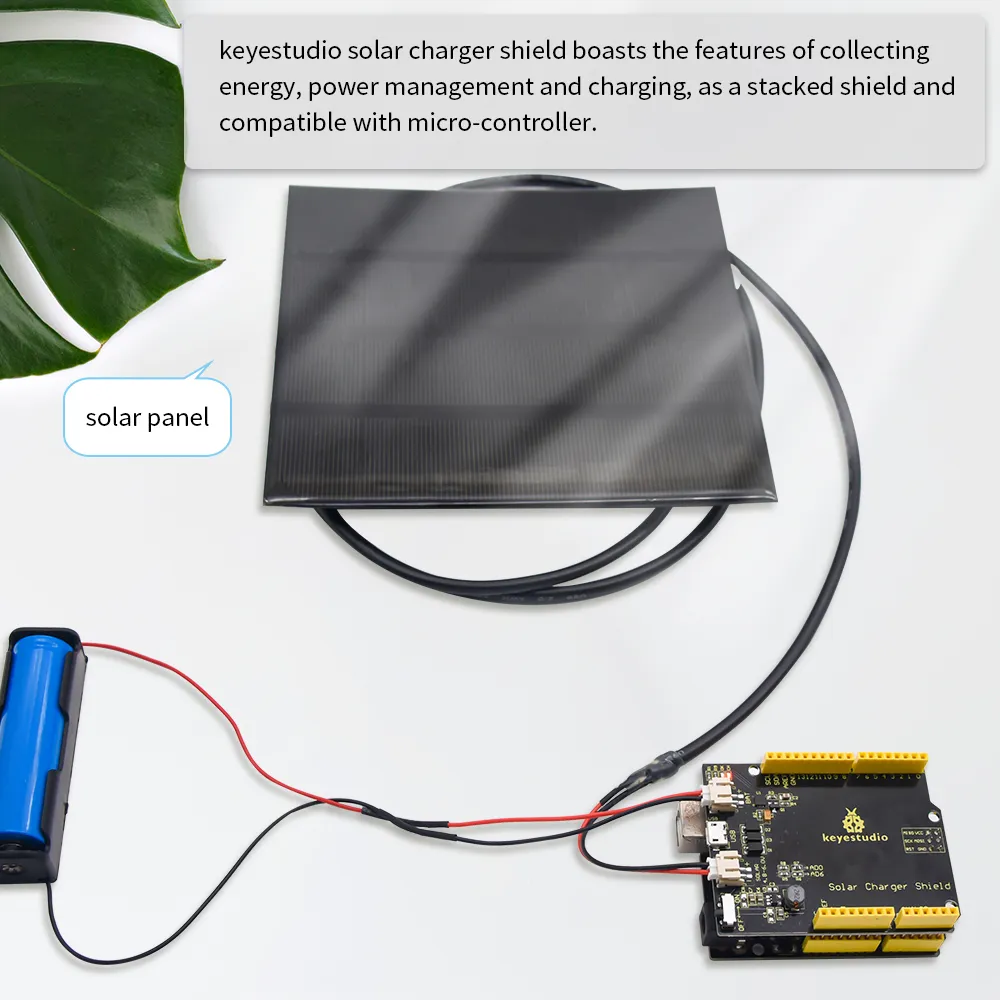

Le shield chargeur solaire Keyestudio transforme une carte Arduino UNO R3 en station d’énergie autonome. Empilable comme un shield classique, il collecte l’énergie d’un panneau solaire, la stocke dans une batterie lithium rechargeable et alimente votre montage en 5 V régulé. Un support concret pour enseigner la gestion d’énergie et les énergies renouvelables, projet après projet.
Pourquoi choisir ce shield chargeur solaire ?
Trois sources d’alimentation
Panneau solaire, batterie lithium ou micro-USB : l’élève compare les modes d’alimentation sur un même montage.
Montage sans soudure
Il s’empile directement sur l’Arduino UNO R3 ; les sources se branchent via des connecteurs PH 2.0 et micro-USB.
État de charge visible
Les LED intégrées indiquent la charge en cours et l’alimentation : un retour concret pour comprendre le circuit.
Sortie 5 V stable
Jusqu’à 3 W (600 mA à 5 V) avec batterie, avec une ondulation résiduelle inférieure à 100 mV.
Une carte empilable, pensée pour Arduino

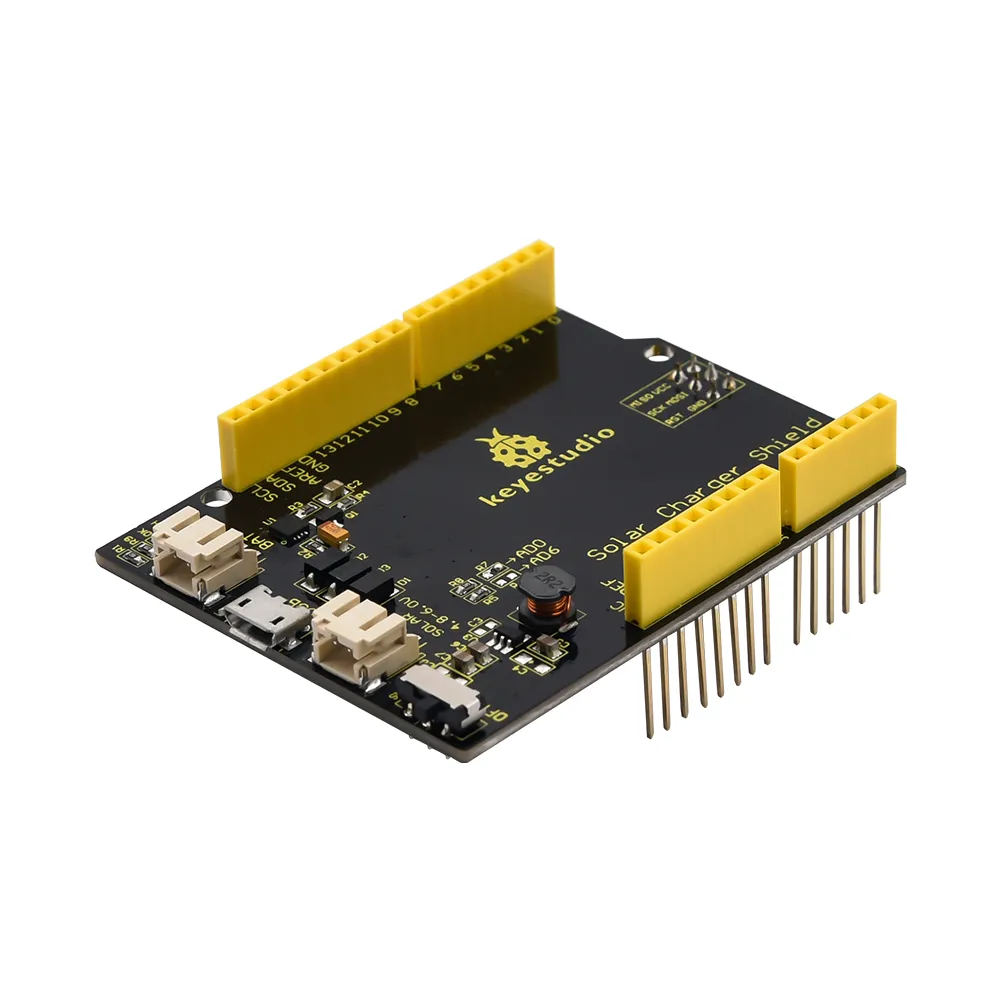

Au format shield (73 × 51 mm), la carte se positionne sur les broches de l’Arduino UNO R3 et laisse accessibles toutes les entrées/sorties numériques et analogiques. Un interrupteur ON/OFF coupe l’alimentation, et l’empreinte ICSP reste disponible pour la programmation.
Des connecteurs clairement identifiés

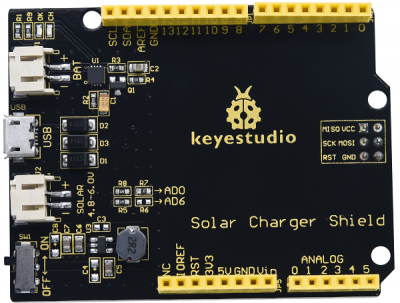

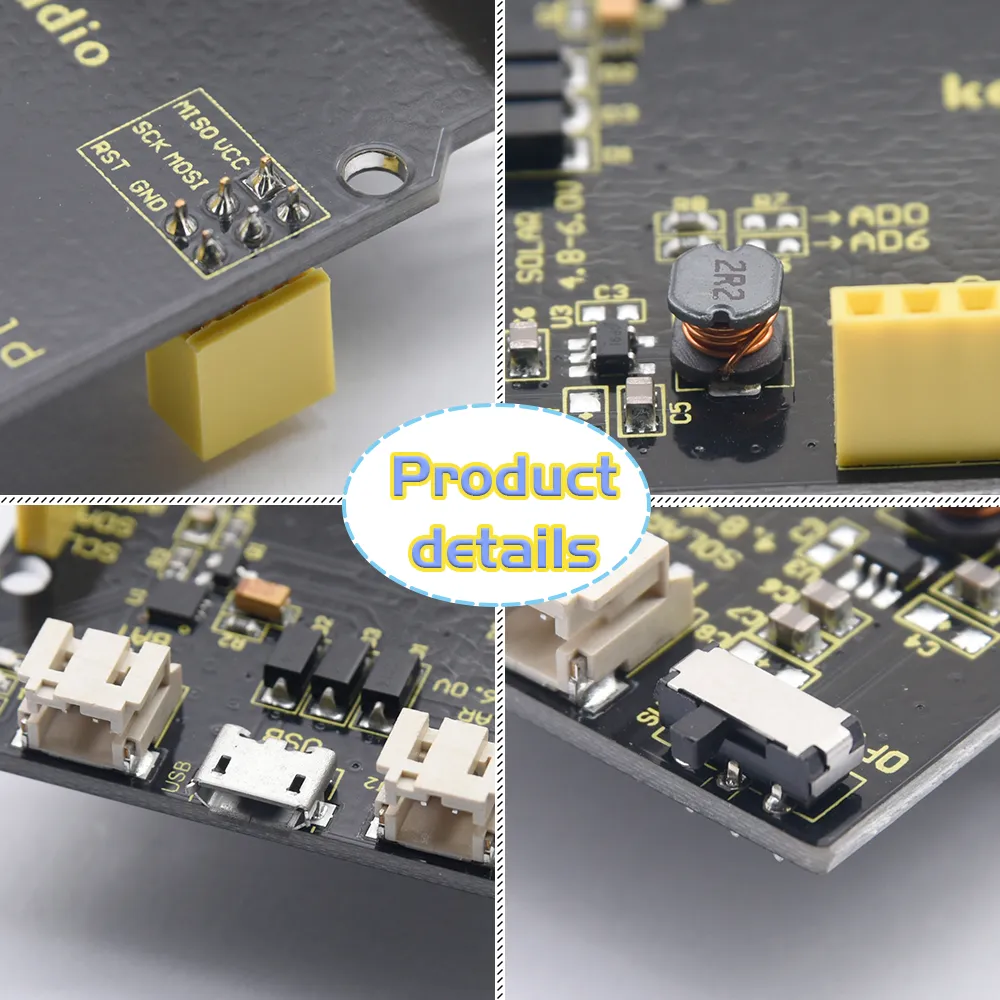

Chaque entrée est sérigraphiée sur la carte : BAT (batterie, connecteur PH 2.0), SOLAR (panneau solaire, PH 2.0) et USB (micro-USB). De quoi repérer le câblage du premier coup d’œil et le faire comprendre à toute une classe.
Des idées de projets à mener en classe
- Station météo autonome alimentée au soleil.
- Capteur de jardin connecté fonctionnant sans prise secteur.
- Atelier comparatif « solaire vs batterie vs USB » pour mesurer l’autonomie.
- Petite balise lumineuse ou objet IoT éco-alimenté.
Pour démarrer, il vous faut
- Une carte Arduino UNO R3 (ou compatible) sur laquelle empiler le shield.
- Un panneau solaire 4,8–6 V avec connecteur PH 2.0.
- Une batterie lithium rechargeable (3,0–4,5 V) pour le stockage.
- Un câble micro-USB pour la charge d’appoint et les tests.
Caractéristiques techniques

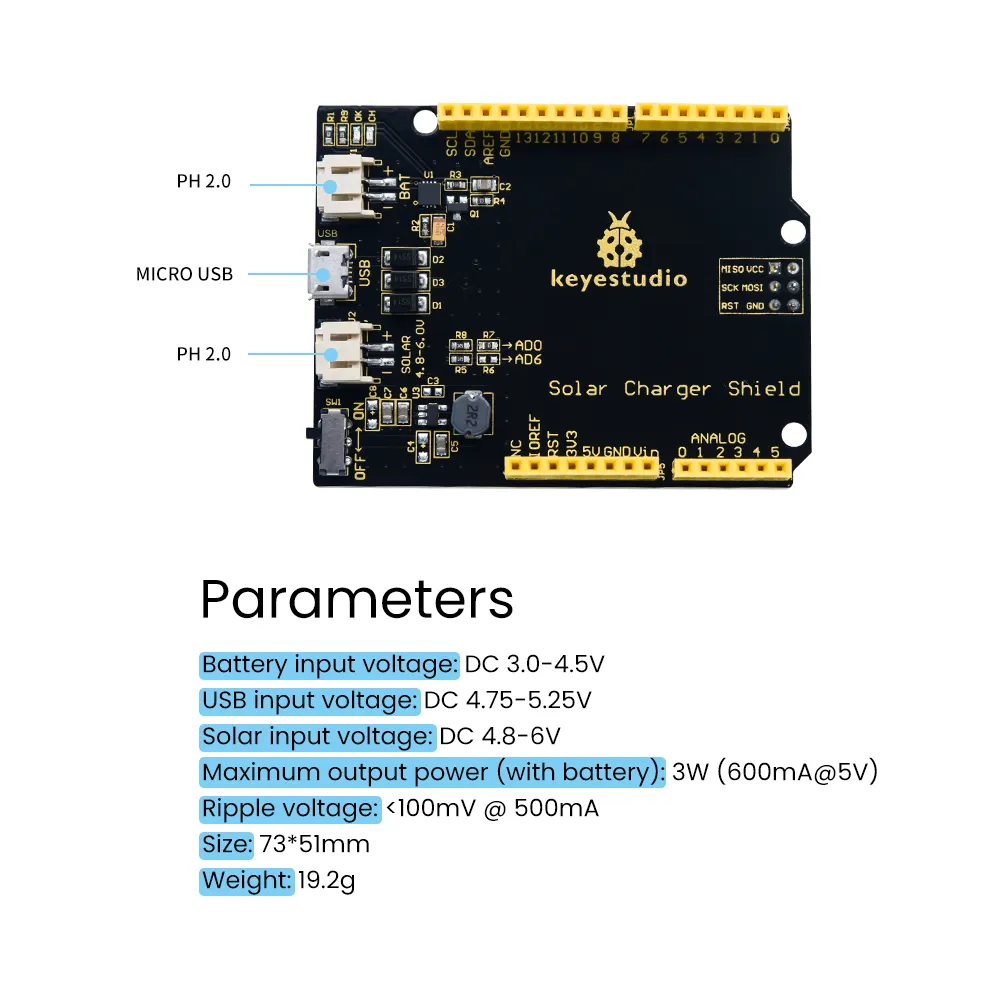

| Référence | RA-KS-181 |
| Marque | Keyestudio |
| Compatibilité | Arduino UNO R3 (shield empilable) |
| Entrée batterie | DC 3,0–4,5 V (connecteur PH 2.0) |
| Entrée USB | DC 4,75–5,25 V (micro-USB) |
| Entrée solaire | DC 4,8–6 V (connecteur PH 2.0) |
| Puissance de sortie max. | 3 W — 600 mA à 5 V (avec batterie) |
| Ondulation résiduelle | < 100 mV à 500 mA |

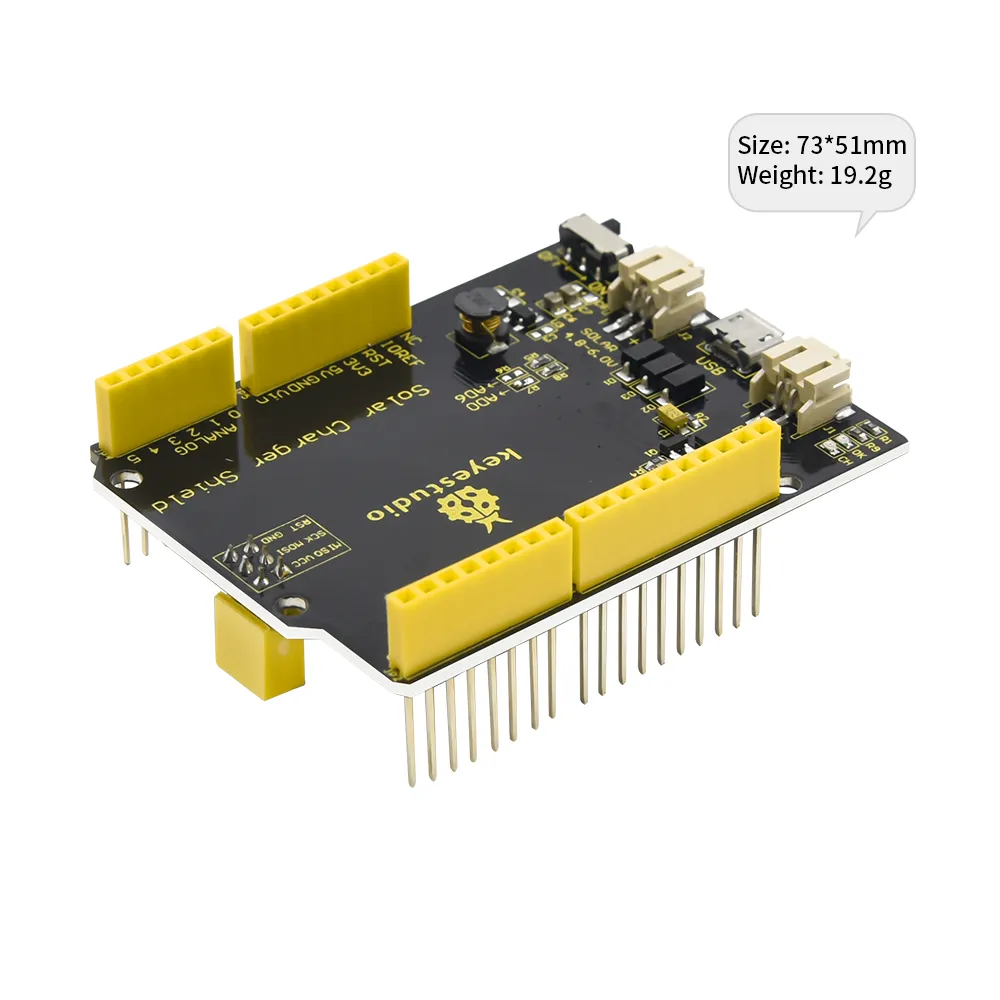

| Dimensions | 73 × 51 mm |
| Poids | 19,2 g |
Accompagné par Robotisâmes
Chez Robotisâmes, le matériel voyage avec la pédagogie : ce shield n’est pas qu’une carte, c’est un support pour enseigner les énergies renouvelables et la gestion d’énergie. Nos équipes accompagnent les établissements et les animateurs, et les ressources libres de notre Open Source Community prolongent chaque kit bien au-delà de la boîte. Matériel et savoir-faire, pour faire durer un programme.
Questions fréquentes
Avec quelles cartes ce shield est-il compatible ?
Le shield chargeur solaire s’empile sur une carte Arduino UNO R3 (et les cartes compatibles au même format). Il reprend l’implantation des broches d’un shield Arduino standard.
Le panneau solaire et la batterie sont-ils inclus ?
Cette fiche concerne le shield seul. Le panneau solaire (4,8–6 V) et la batterie lithium (3,0–4,5 V) se connectent via les ports PH 2.0 et se commandent à part selon votre projet.
Faut-il savoir souder pour l’utiliser ?
Non. Le shield s’empile directement sur l’Arduino et les sources d’alimentation se branchent sur des connecteurs PH 2.0 et micro-USB. Aucune soudure n’est nécessaire pour un montage de base.
Quelle puissance peut-il fournir ?
Avec une batterie connectée, le shield délivre jusqu’à 3 W, soit 600 mA sous 5 V, avec une ondulation résiduelle inférieure à 100 mV : suffisant pour alimenter une carte Arduino et ses capteurs.
Convient-il à un usage en classe ou en club ?
Oui. Avec ses connecteurs sérigraphiés et ses LED d’état, le shield se prête bien aux ateliers sur les énergies renouvelables. Pour équiper plusieurs postes, contactez-nous pour un devis adapté.
